Особенности замены запчастей в двигателях Cummins серии QSX/ISX — что нужно знать

Дизельные двигатели Cummins серии ISX и QSX применяют в тяжелой технике. Их устанавливают на магистральные тягачи, карьерные самосвалы, строительные машины и генераторные установки. Эти моторы рассчитаны на высокую мощность и длительную работу под нагрузкой.

Ресурс таких двигателей часто превышает миллион километров. Однако долговечность зависит не только от качества конструкции. Большую роль играет правильное обслуживание и грамотный ремонт. Особенно это касается замены деталей.

На первый взгляд процедура выглядит стандартно. Снять изношенный узел, установить новый, выполнить регулировку. На практике все сложнее. Конструкция двигателей Cummins серии ISX и QSX требует точных измерений, строгого соблюдения технологии и использования подходящих комплектующих.

Например, неправильная установка гильзы цилиндра меняет геометрию блока. Ошибка при затяжке болтов головки блока приводит к утечке газов. А некорректный подбор вкладышей ускоряет износ коленчатого вала.

Поэтому перед заменой деталей важно понимать конструкцию двигателя и особенности его ремонта. В этой статье разберем, какие нюансы необходимо учитывать при обслуживании и замене основных компонентов Cummins ISX и QSX.

Конструктивные особенности двигателей ISX/QSX

Двигатели ISX и QSX построены на одной базовой архитектуре. Они имеют рядное расположение шести цилиндров и большой рабочий объем около 15 литров. Разница заключается в области применения. Серия ISX чаще используется на дорожной технике, а QSX устанавливают на карьерные машины, буровые установки и промышленное оборудование.

Конструкция этих двигателей создавалась с расчетом на высокий ресурс и возможность капитального ремонта. Многие узлы выполнены модульно. Это облегчает обслуживание, но одновременно требует высокой точности при сборке.

1. Цилиндро-поршневая группа

Одной из характерных особенностей является гильзованная конструкция цилиндров. В блок устанавливаются сменные гильзы, которые можно заменить без расточки блока. Такое решение позволяет восстановить двигатель после большого пробега. При этом важно контролировать выступание гильзы над плоскостью блока. Даже небольшое отклонение влияет на герметичность камеры сгорания.

Цилиндро-поршневая группа рассчитана на высокое давление сгорания. В двигателях этой серии применяется массивный поршень с усиленной юбкой и жаропрочной камерой сгорания. Конструкция обеспечивает устойчивую работу при высокой нагрузке и температуре.

2. Коленвал

Коленчатый вал также имеет увеличенный запас прочности. Он изготовлен из высокопрочной стали и рассчитан на значительный крутящий момент. Большая масса детали снижает вибрации и повышает стабильность работы двигателя. Однако при ремонте требуется точный контроль состояния шеек и подбор вкладышей.

3. Система питания

Еще одна особенность серии ISX и QSX связана с системой питания. В разных поколениях двигателей используется система HPI или Common Rail. Обе схемы обеспечивают высокое давление впрыска и точную дозировку топлива. Это повышает эффективность двигателя, но делает топливную систему чувствительной к качеству топлива и состоянию форсунок.

4. Турбонаддув и охлаждение

Двигатели также оснащают развитой системой турбонаддува и охлаждения. Турбокомпрессор увеличивает подачу воздуха в цилиндры и повышает мощность двигателя. Одновременно возрастает тепловая нагрузка на узлы, поэтому исправность системы смазки и охлаждения имеет решающее значение.

Таким образом, конструкция двигателей ISX и QSX сочетает высокую мощность, большой ресурс и возможность восстановления. Но эти преимущества работают только при точном соблюдении технологии ремонта. Именно особенности конструкции определяют требования к замене деталей и порядок выполнения сервисных операций.

Какие детали чаще всего требуют замены

Двигатели Cummins серии ISX и QSX рассчитаны на длительную эксплуатацию. При нормальном обслуживании их ресурс достигает сотен тысяч километров или десятков тысяч моточасов. Однако отдельные узлы работают в условиях высокой температуры и давления. Со временем это приводит к естественному износу.

1. Чаще всего ремонт начинается с элементов цилиндро-поршневой группы. Поршни, кольца и гильзы постоянно испытывают давление газов и трение. При большом пробеге увеличивается расход масла, падает компрессия и снижается мощность двигателя. В таких случаях выполняют замену поршневой группы или гильз цилиндров.
2. Нередко требуется замена прокладки головки блока цилиндров. Этот элемент работает между блоком и головкой блока. Он удерживает давление газов и предотвращает попадание охлаждающей жидкости в цилиндры. Перегрев двигателя, нарушение момента затяжки болтов или деформация головки часто приводят к повреждению прокладки.
3. Еще один узел, подвергающийся значительной нагрузке, это коленчатый вал. При длительной эксплуатации изнашиваются коренные и шатунные вкладыши. Появляется падение давления масла и характерные металлические стуки. В зависимости от состояния выполняют замену вкладышей или ремонт коленчатого вала.
4. Отдельного внимания требует турбокомпрессор. Он работает при высоких оборотах и температуре выхлопных газов. Недостаток смазки, загрязнение масла или попадание посторонних частиц часто приводят к износу подшипников турбины. В таких случаях требуется ремонт или полная замена агрегата.
5. Также периодически выходят из строя элементы топливной системы. Форсунки, насос высокого давления и топливные магистрали чувствительны к качеству топлива. Загрязнения и износ деталей нарушают процесс впрыска и ухудшают работу двигателя.

Практика сервисных центров показывает, что большинство серьезных поломок начинается с небольших отклонений в работе узлов. Повышенный расход масла, падение давления или нестабильная работа двигателя часто становятся первым сигналом будущего ремонта. Поэтому регулярная диагностика позволяет обнаружить проблему раньше и снизить стоимость восстановления двигателя.

Особенности замены цилиндров и гильз

В двигателях Cummins ISX и QSX применяется гильзованная конструкция блока цилиндров. Это означает, что рабочая поверхность цилиндра выполнена в виде сменной гильзы. Такое решение облегчает капитальный ремонт двигателя и позволяет восстановить геометрию цилиндров без расточки блока.

1. Точная посадка гильзы

При замене гильз важно учитывать несколько технологических особенностей. Одна из них связана с точной посадкой гильзы в блоке цилиндров. Посадочное место должно быть тщательно очищено и проверено на отсутствие повреждений. Даже небольшие загрязнения способны изменить положение гильзы и повлиять на работу двигателя.

2. Выступание гильзы над блоком

Особое внимание уделяют выступанию гильзы над плоскостью блока. Этот параметр определяет правильную работу прокладки головки блока цилиндров. Если выступание слишком маленькое, возникает риск прорыва газов. При чрезмерном выступании увеличивается нагрузка на головку блока и крепежные болты.

3. Правильный подбор комплекта поршневой группы

Также необходимо правильно подобрать комплект поршневой группы. В двигателях серии ISX и QSX используются разные варианты поршней и колец. Они могут отличаться конструкцией камеры сгорания и материалом. Несоответствие деталей приводит к нарушению тепловых режимов и ускоренному износу цилиндров.

4. Проверка состояния охлаждающих каналов

В процессе ремонта обязательно проверяют состояние охлаждающих каналов и уплотнительных элементов гильзы. Утечка охлаждающей жидкости в блоке цилиндроhttps://spb.camsparts.ru/katalog-cummins/zapchasti-cummins-qsx-isx/gilza-tsilindra-qsx-isx-2882764/в часто возникает именно из-за повреждения уплотнений. Поэтому при установке новых гильз все уплотнительные кольца меняют на новые.

5. Контроль геометрии цилиндров

После установки гильз выполняют контроль геометрии цилиндров и проверку выступания. Только после этого можно устанавливать поршни и собирать цилиндро-поршневую группу. Несоблюдение этой последовательности нередко приводит к повторному ремонту двигателя.

Опыт ремонта показывает, что точность установки гильз напрямую влияет на ресурс двигателя. Правильно выполненная работа позволяет восстановить заводские параметры цилиндров и обеспечить стабильную работу двигателя на протяжении длительного времени.

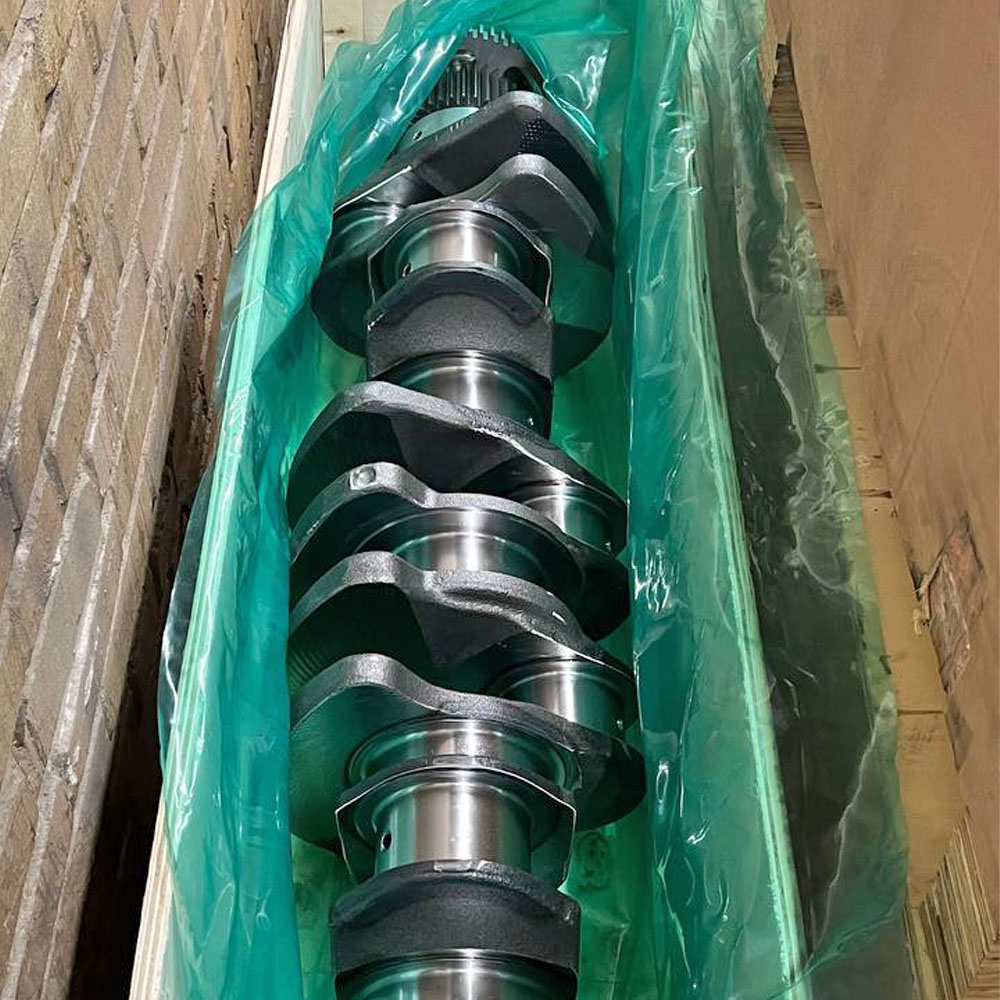

Замена коленчатого вала и подшипников

Коленчатый вал в двигателях Cummins серии ISX и QSX работает под высокой нагрузкой. Он передает крутящий момент от поршней к трансмиссии и воспринимает значительные динамические усилия. При длительной эксплуатации основной износ приходится на шейки вала и подшипники скольжения.

Чаще всего причиной ремонта становится износ коренных и шатунных вкладышей. При ухудшении смазки или повышенной нагрузке на поверхности вкладышей появляются задиры. Давление масла падает, в работе двигателя возникает характерный металлический стук.

Перед заменой коленчатого вала обязательно проводят диагностику. Механик проверяет состояние шеек, измеряет их диаметр и оценивает износ. Если параметры выходят за допустимые пределы, вал отправляют на шлифовку или заменяют новым.

Отдельное внимание уделяют подбору вкладышей. Для двигателей ISX и QSX используются несколько ремонтных размеров. Важно правильно подобрать комплект под фактический размер шеек после обработки. Ошибка при подборе приводит к неправильному зазору и ускоренному износу подшипников.

Во время сборки двигателя необходимо контролировать чистоту масляных каналов. Частицы металла или загрязнения могут быстро вывести из строя новые вкладыши. Поэтому каналы промывают и продувают перед окончательной сборкой.

После установки коленчатого вала проверяют осевой зазор и легкость вращения. Вал должен вращаться без заеданий и лишнего сопротивления. Только после этого можно устанавливать поршневую группу и продолжать сборку двигателя.

Таким образом, замена коленчатого вала требует точных измерений и аккуратной сборки. Даже небольшая ошибка в зазорах или чистоте системы смазки может привести к повторному повреждению узла.

Нюансы замены прокладки ГБЦ

Прокладка головки блока цилиндров герметизирует камеру сгорания и разделяет каналы охлаждающей жидкости и масла.

1. Причины износа и подготовка к замене

Повреждение прокладки часто связано с перегревом двигателя. Высокая температура вызывает деформацию головки блока и увеличивает нагрузку на уплотнение. В результате происходит прорыв газов или утечка охлаждающей жидкости.

Перед установкой новой прокладки необходимо проверить состояние головки блока. Плоскость должна быть ровной и не иметь деформаций. При обнаружении отклонений поверхность шлифуют на специализированном оборудовании.

Особое значение имеет правильная подготовка поверхностей блока и головки. Они должны быть очищены от старого герметика, нагара и следов коррозии. Даже небольшие неровности способны нарушить герметичность соединения.

2. Особенности установки

При установке прокладки важно соблюдать порядок и момент затяжки болтов головки блока. В двигателях ISX и QSX используется многоступенчатая схема затяжки. Болты затягивают в определенной последовательности и с заданным усилием. Это обеспечивает равномерное распределение нагрузки по всей поверхности соединения.

Также необходимо использовать новые болты крепления, если это предусмотрено регламентом ремонта. При многократной затяжке крепеж может терять прочность и не обеспечивать нужное усилие прижима.

Практика ремонта показывает, что большинство повторных проблем с прокладкой связано именно с нарушением технологии сборки. Правильная подготовка поверхностей и точная затяжка крепежа позволяют обеспечить надежную герметичность и длительную работу двигателя.

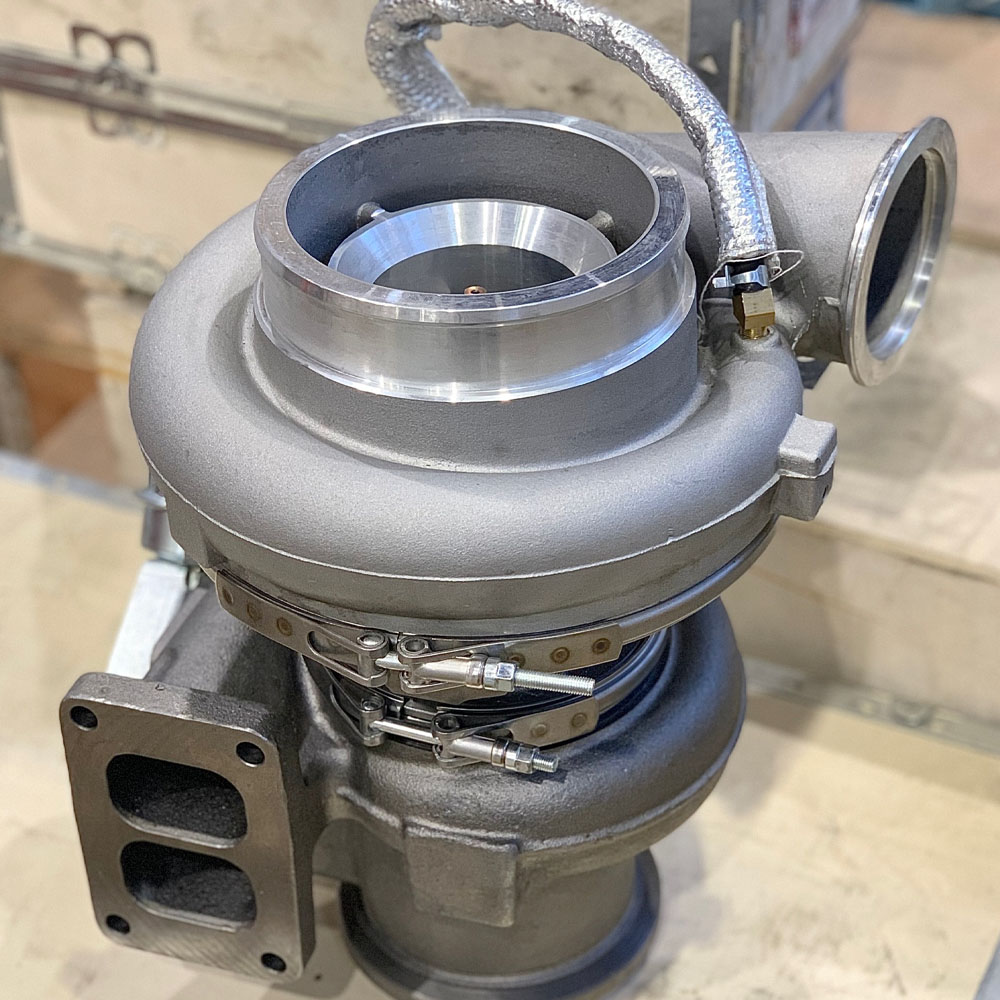

Особенности замены турбокомпрессора

Турбокомпрессор увеличивает подачу воздуха в цилиндры и позволяет двигателю развивать высокую мощность. Благодаря наддуву повышается эффективность сгорания топлива и снижается расход.

1. Условия эксплуатации и причины замены

Однако турбина работает в сложных условиях. Температура выхлопных газов может превышать несколько сотен градусов, а скорость вращения ротора достигает десятков тысяч оборотов в минуту. В таких условиях даже небольшие нарушения в системе смазки или подачи воздуха приводят к быстрому износу узла.

Чаще всего причиной замены турбокомпрессора становится износ подшипников или повреждение крыльчатки. Это происходит при загрязнении масла, недостаточном давлении смазки или попадании посторонних частиц в систему наддува. Иногда турбина выходит из строя из-за длительной работы двигателя при перегреве.

2. Особенности установки турбины

Перед установкой нового турбокомпрессора необходимо определить причину поломки старого узла. Если этого не сделать, новая турбина может выйти из строя в течение короткого времени. Поэтому при ремонте проверяют состояние масляных каналов, воздушного фильтра и интеркулера.

Особое внимание уделяют системе смазки. Масляные магистрали необходимо тщательно промыть, чтобы удалить остатки загрязнений и металлической стружки. Также проверяют давление масла и состояние масляного фильтра.

При установке турбокомпрессора важно правильно подключить масляные и воздушные линии. Перед первым запуском двигатель прокручивают стартером без подачи топлива. Это позволяет заполнить турбину маслом и предотвратить работу подшипников без смазки.

Практика ремонта показывает, что долговечность турбокомпрессора напрямую зависит от состояния систем смазки и фильтрации воздуха. Правильная диагностика и подготовка двигателя перед установкой нового узла значительно увеличивают срок его службы.

Заключение

Большинство ремонтных операций связано с естественным износом деталей. Цилиндро-поршневая группа, коленчатый вал, прокладка головки блока и турбокомпрессор испытывают высокие нагрузки и требуют периодической замены. При этом конструкция двигателя предполагает возможность восстановления основных узлов.

Главная особенность ремонта этих двигателей заключается в строгом соблюдении технологии. Точные измерения, правильный подбор деталей и аккуратная сборка напрямую влияют на ресурс агрегата. Ошибки на этапе ремонта могут привести к повторным поломкам и дополнительным затратам.

Поэтому при замене деталей важно учитывать конструктивные особенности двигателя и использовать качественные комплектующие. Такой подход позволяет сохранить рабочие характеристики дизеля и обеспечить его надежную работу на протяжении длительного времени.
