Поршневые кольца в ДВС Cummins: неисправности и способы их предотвращения

Поршневые кольца – небольшие, но незаменимые элементы любого дизельного двигателя Cummins. Они заняты в дизеле тремя важными вещами: обеспечивают герметичность камеры сгорания, контролируют расход моторного масла и эффективно отводят тепло от поршня к стенкам цилиндра. От их состояния напрямую зависит мощность, экономичность и экологичность двигателя.

Нарушение работы этих «невидимых стражей» ведет к серьезным последствиям: падению компрессии, повышенному угару масла, снижению КПД на 15-25% и резкому росту токсичности выхлопа. И получается, что игнорирование состояния колец неизбежно выливается в дорогостоящий несвоевременный капитальный ремонт.

Типы и конструкция колец Cummins

Современные дизели Cummins (такие как популярные серии ISB, ISF, ISL) используют проверенную трехкольцевую схему на каждый поршень. Каждое кольцо имеет уникальную конструкцию и покрытие, оптимизированные под конкретную задачу и условия работы в цилиндре.

Верхнее компрессионное кольцо принимает на себя максимальную термическую и механическую нагрузку. В двигателях Cummins оно часто имеет трапециевидное или бочкообразное сечение и выполняется из высокопрочной легированной стали. Ключевая особенность – нанесение износостойкого покрытия на рабочую поверхность.

Широко применяется плазменное напыление молибдена (Mo) или твердое хромовое покрытие (Cr). Молибден обладает отличной термостойкостью и сопротивлением к задирам, а хром – высокой твердостью и износостойкостью. Трапециевидная форма способствует самоочищению канавки от нагара при ходе поршня.

Второе компрессионное кольцо дополняет работу верхнего, обеспечивая дополнительную герметизацию и улучшая контроль масла. Оно часто имеет коническую или скручивающуюся (Napier) форму.

Распространены фосфатированные покрытия (например, марганец-цинковое фосфатирование), которые создают микроскопические масляные карманы для лучшей приработки и защиты от задиров на начальном этапе работы двигателя. Иногда используется хромирование. Основная задача второго кольца – предотвращение прорыва газов в картер и излишнего подъема масла по стенке цилиндра.

Маслосъемное кольцо – наиболее сложный по конструкции элемент. Оно практически всегда состоит из двух тонких стальных (реже чугунных) пластин (рейсшин) и расположенного между ними расширителя – стальной пружины коробчатого или зигзагообразного типа.

Эта конструкция обеспечивает высокое и стабильное радиальное давление на стенку цилиндра по всей окружности, необходимое для эффективного снятия излишков масла при ходе поршня вниз. Рабочие кромки рейсшин часто хромированы для повышения износостойкости. Расширитель гарантирует, что кольцо сохраняет упругость и плотно прилегает к гильзе даже при естественном износе.

Критически важные параметры: зазоры. При установке колец строго контролируются два типа зазоров.

1. Зазор в замке (стыковой зазор). Обеспечивает место для теплового расширения кольца. Слишком малый зазор ведет к заклиниванию и поломке кольца при нагреве, слишком большой – к прорыву газов.
2. Осевой зазор в канавке поршня. Определяет свободу движения кольца в канавке. Избыточный зазор приводит к «насосному эффекту» – перекачке масла в камеру сгорания.

Таблица: Типовые зазоры для популярных моделей Cummins

Типичные неисправности

Даже в надежных двигателях Cummins поршневые кольца подвержены износу и специфическим повреждениям. Своевременная диагностика и понимание первопричин критически важны для предотвращения серьезных поломок и дорогостоящего ремонта.

1. Абразивный износ – наиболее распространенная проблема.

Он проявляется характерными вертикальными царапинами (рисками) на рабочих поверхностях колец и зеркале цилиндра. Защитное покрытие (хром, молибден) стирается, оголяя основу металла. Главный виновник – твердые частицы в масле или воздухе.

Источники загрязнения:

• некачественные масляные и воздушные фильтры;
• несвоевременная замена масла (превышение интервалов);
• износ турбокомпрессора;
• попадание пыли через негерметичную систему впуска.

Микроскопические абразивные частицы действуют как наждак, ускоряя износ в разы.

2. Задиры (scuffing) и прихваты.

Более тяжелое состояние, угрожающее заклиниванием поршня. Поверхность колец и цилиндра приобретает матовый, местами синеватый или черный оттенок, появляются глубокие борозды с налипшим металлом. Основные причины – локальный или общий перегрев двигателя:

• неисправность форсунки охлаждения поршня (нагнетающей масло под днище),
• забитый радиатор;
• термостат;
• низкий уровень ОЖ;
• экстремальные перегрузки.

Разжижение масла топливом (из-за негерметичных форсунок или проблем с ТНВД) или охлаждающей жидкостью (пробитая прокладка ГБЦ) резко снижает смазывающую способность, провоцируя сухое трение и задиры.

3. Засорение (коксование) маслосъемных колец.

Коварная неисправность, часто маскирующаяся под другие проблемы. В канавках поршня, особенно под маслосъемным кольцом и его расширителем, скапливаются твердые углеродистые отложения (кокс). Кольца «залегают» – теряют подвижность и способность снимать масло со стенки цилиндра. Результат – синий или сизый дым из выхлопной трубы (угар масла) и резкий рост его расхода (до 1 л/1000 км и более).

Причины:

• длительная работа на холостом ходу (низкие температуры способствуют образованию отложений);
• использование несоответствующего или низкокачественного моторного масла (с плохой моющей способностью или нестабильного к окислению);
• частые короткие поездки без полноценного прогрева.

4. Прорыв газов и повышенный угар масла

Это не самостоятельная неисправность, а следствие предыдущих проблем или общего износа. Изношенные или залегшие кольца не обеспечивают герметичность камеры сгорания. Газы прорываются в картер (увеличивается давление в картере – можно услышать шипение через сапун), а масло проникает в камеру сгорания и сгорает там. Прямые индикаторы:

• падение компрессии (замеры покажут отклонения более 15-20% между цилиндрами);
• рост расхода масла выше нормы (более 0.3-0.5% от расхода топлива для исправного дизеля);
• дымный выхлоп.

Таблица: Сводка ключевых неисправностей, признаков и причин

Как предотвратить – практические решения

Продление ресурса поршневых колец Cummins – это не удача, а результат системного подхода, охватывающего выбор компонентов, эксплуатацию и техническое обслуживание. Реализация следующих стратегий минимизирует риск рассмотренных неисправностей.

Вложения в качественные комплектующие.

Использование оригинальных колец Cummins (например, арт. 4309423 для ISF 2.8) или сертифицированных премиальных аналогов – фундамент долговечности. Они гарантируют точное соответствие геометрии, использование правильных материалов (легированная сталь) и термостойких покрытий (молибден, хром, фосфат), рассчитанных на нагрузки конкретного двигателя. Экономия на дешевых копиях неизбежно оборачивается ускоренным износом, задирами и повторным ремонтом.

Обязательный контроль за рабочими средами.

Качество и состояние моторного масла – критический фактор.

1. Масло. Строгое соответствие спецификациям Cummins по вязкости (SAE 15W-40) и классу качества (минимум API CK-4). Регулярная замена с интервалами, указанными в руководстве (или чаще при тяжелых условиях), и использование качественных масляных фильтров (с эффективностью улавливания частиц > 99% от 20 мкм) предотвращают абразивный износ и коксование.
2. Топливо. Чистота – обязательна. Своевременная замена топливных фильтров тонкой очистки (включая сепараторы воды) исключает попадание абразивных частиц и воды, разжижающей масло.
3. Воздух. Герметичность системы впуска и использование оригинальных воздушных фильтров Cummins блокируют попадание пыли – главного врага колец и цилиндров.

Оптимизация теплового режима.

Предотвращение перегрева – ключ к борьбе с задирами.

1. Система охлаждения. Регулярная проверка уровня и качества ОЖ (соответствие спецификации Cummins), чистоты радиатора (внешней и внутренней), исправности термостата и помпы.
2. Форсунки охлаждения поршня. Их чистота и работоспособность критичны для отвода тепла от поршня и колец. Проверка распыла и проходимости каналов должна быть частью планового ТО.
3. Режим эксплуатации. Избегание длительных экстремальных нагрузок при высоких оборотах, особенно на непрогретом двигателе. Минимизация продолжительной работы на холостом ходу снижает риск коксования.

Строгое соблюдение технологии ремонта.

При замене колец недопустимы упрощения:

1. Обязательная расточка/хонингование блока цилиндров до ремонтного размера с созданием правильной сетки хона (угол 45-60°) для удержания масла.
2. Тщательная очистка поршневых канавок от всех следов нагара и кокса специальным инструментом. Проверка осевого зазора кольца в канавке (допуск обычно 0.04-0.09 мм для верхнего).
3. Точный замер и регулировка зазора в замке нового кольца в нижней части цилиндра (где износ минимален), строго по спецификации для данной модели (см. таблицу в разделе "Типы и конструкция колец Cummins"). Использование щупа правильной толщины.
4. Правильная установка колец с соблюдением ориентации (надписи «TOP» вверх) и углов разворота замков (обычно 120° друг относительно друга) для предотвращения прорыва газов.

Таблица: Ключевые профилактические действия

Эффективное управление ресурсом поршневых колец Cummins требует скоординированных действий всех участников процесса. Ключевые фокусы для каждой роли:

Для механиков и мастеров сервиса

1. При замене колец обязательна механическая обработка блока цилиндров. Хонингование до правильной шероховатости (угол сетки 45-60°) – не рекомендация, а правило. Пренебрежение этим этапом резко снижает ресурс новых колец.
2. Тщательно очищайте поршневые канавки специальным инструментом. Остатки нагара – основная причина преждевременного залегания даже оригинальных колец.
3. Контролируйте зазоры с ювелирной точностью. Используйте качественные щупы и сверяйтесь с мануалом для конкретного двигателя (B, L, X серии). Ошибка в 0.1 мм в замке может стать критичной.

Для инженеров и руководителей автопарков

1. Внедрите систему мониторинга критичных параметров: регулярный замер компрессии (отклонения >15% между цилиндрами – тревожный сигнал) и точный учет расхода моторного масла (норма: 0.3-0.5% от расхода топлива). Рост потребления масла – первый индикатор проблем с кольцами.
2. Считайте экономику профилактики. Использование оригинальных колец Cummins и масел премиум-класса (API CK-4/CK-4+) хоть и дороже на 20-30% при покупке, но снижает расход топлива на 5-10% и кратно увеличивает межремонтный пробег. Это прямая экономия на дорогостоящих простоях и капремонтах.
3. Оптимизируйте режимы эксплуатации. Минимизируйте холостой ход, планируйте маршруты для полноценного прогрева двигателя, избегайте постоянных перегрузок.

Для водителей

1. Избегайте холодных пусков под нагрузкой. Дайте двигателю поработать 3-5 минут перед началом движения, особенно зимой. Это обеспечивает прогрев колец и равномерное распределение масла.
2. Не злоупотребляйте длительным холостым ходом. Более 10-15 минут на холостых оборотах при неработающем климат-контроле – прямой путь к коксованию маслосъемных колец.
3. Следите за приборами! Немедленно реагируйте на сигналы о перегреве двигателя или падении давления масла – это может спасти кольца от катастрофических задиров.

Долговечность поршневых колец в двигателях Cummins достигается только при неразрывном сочетании трех моментов: применения оригинальных или сертифицированных комплектующих с термостойкими покрытиями, строгого соблюдения регламентов обслуживания (особенно контроля качества и чистоты масла, топлива, воздуха) и грамотной эксплуатации, исключающей перегрев и длительные холостые режимы.

Пренебрежение любым из этих элементов неизбежно приведет к преждевременному износу, задирам или коксованию колец. Последствия – падение мощности на 15-25%, рост расхода топлива до 10% и масла – в разы.

Помните, что экономия на качестве компонентов или масла – это ложная экономия, которая многократно увеличивает риск дорогостоящего капитального ремонта двигателя в ближайшей перспективе.

Чем примечателен каталог магазина?

Все для ремонта двигателя

В наличии комплектующие для всех моторов Cummins, Caterpillar, Perkins. Представлены оригинальные и аналоговые запчасти. Подобрать необходимую деталь не составит труда.

Огромное количество фильтров

Предлагаются воздушные, топливные и масляные фильтры брендов Cummins, Fleetguard, Donaldson, Baldwin, Sakura. Изделия обладают прекрасной адсорбцией.

Качественные масла

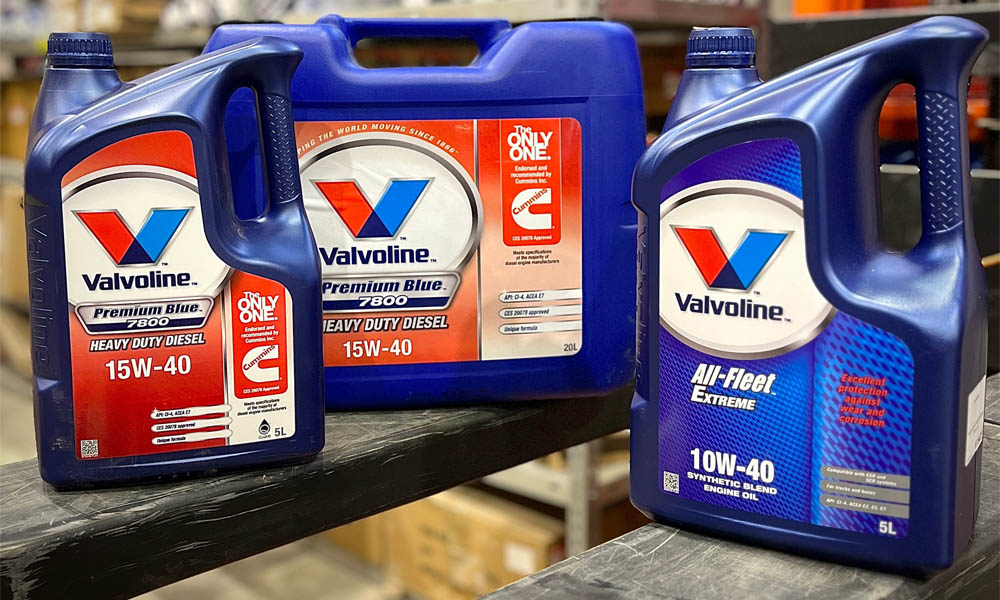

В продаже оригинальные моторные масла компании Valvoline, дочернего подразделения Cummins Inc.
